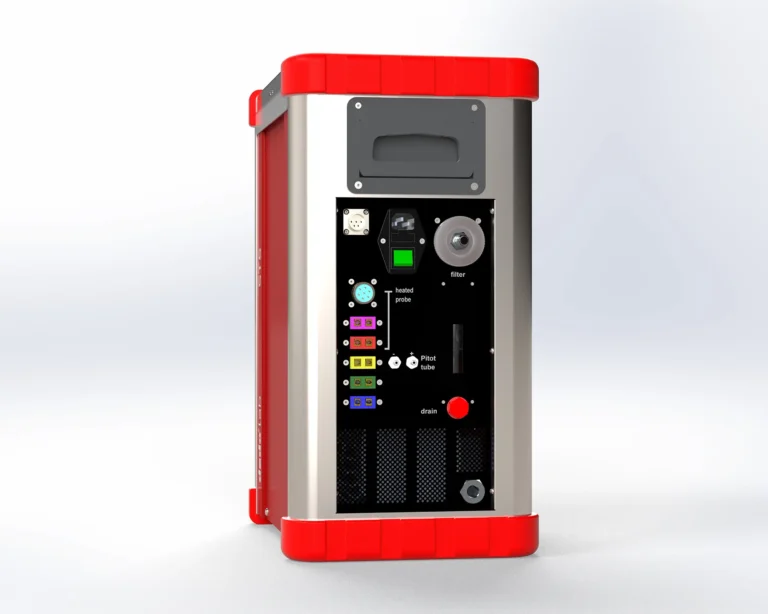

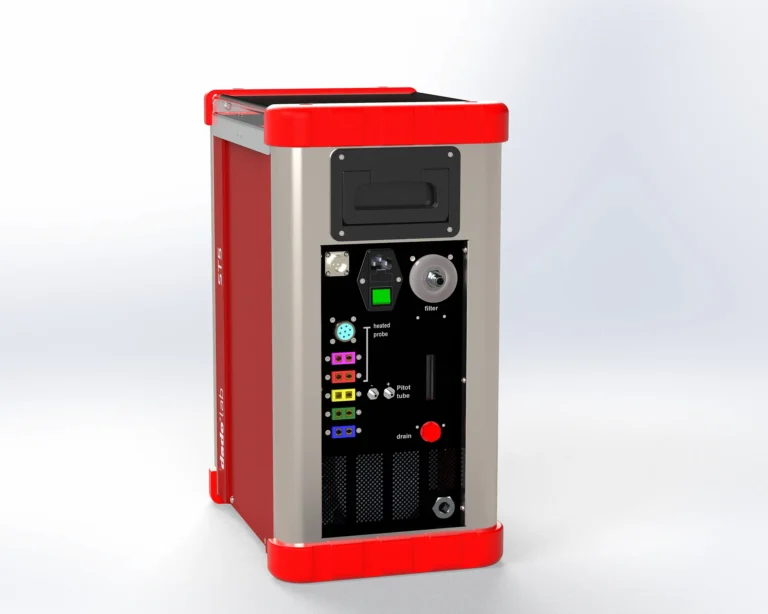

Πρόκειται για ένα πλήρως αυτοματοποιημένο σύστημα ισοκινητικής δειγματοληψίας, σχεδιασμένο ώστε να εξασφαλίζει υψηλή ακρίβεια, αξιοπιστία και συμμόρφωση με διεθνή πρότυπα μέτρησης εκπομπών. Η αυτοματοποίηση των υπολογισμών και των ρυθμίσεων της δειγματοληψίας μειώνει σημαντικά την πιθανότητα ανθρώπινου σφάλματος και βελτιώνει την ποιότητα των αποτελεσμάτων.

Το σύστημα είναι κατάλληλο για δειγματοληψία σωματιδίων, βαρέων μετάλλων, διοξινών-φουρανίων και άλλων μικρορύπων σε καυσαέρια βιομηχανικών εγκαταστάσεων. Χρησιμοποιείται ευρέως σε περιβαλλοντικούς ελέγχους, δοκιμές συμμόρφωσης εκπομπών και σε ερευνητικές εφαρμογές περιβαλλοντικής παρακολούθησης.

Το ST5 μπορεί να λειτουργήσει σε συνδυασμό με θερμαινόμενες ή ψυχρές δειγματοληπτικές κεφαλές (π.χ. HP5, CP5), ενώ υποστηρίζει όλους τους τύπους σωλήνων Pitot και θερμοστοιχείων για ακριβή υπολογισμό της ταχύτητας ροής των καυσαερίων και της ισοκινητικής συνθήκης.

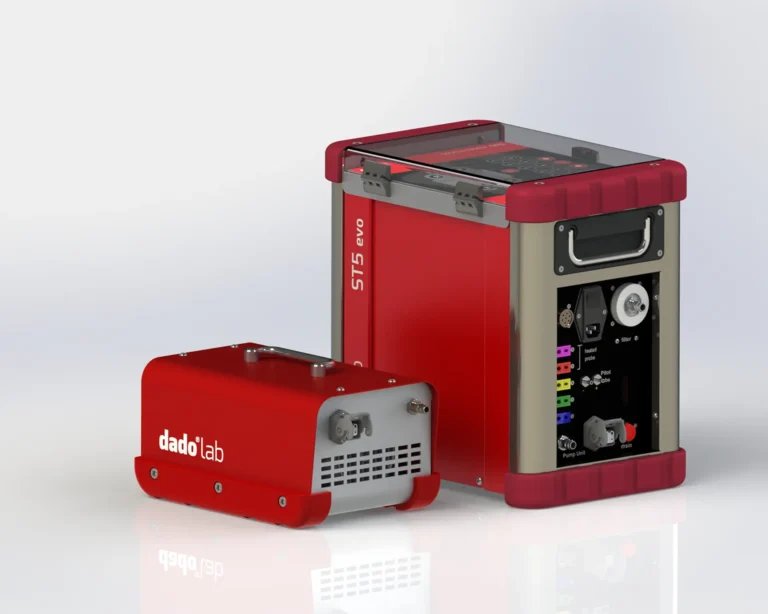

Η έκδοση ST5 EVO διαθέτει διαχωρισμένη αρχιτεκτονική με μονάδα ελέγχου και μονάδα αντλίας, διευκολύνοντας τη μεταφορά και τη λειτουργία σε σημεία δειγματοληψίας σε μεγάλο ύψος.

Τεχνικά χαρακτηριστικά

Λειτουργικά χαρακτηριστικά

Το σύστημα ST5 / ST5 EVO έχει σχεδιαστεί για ακριβή και πλήρως αυτοματοποιημένη ισοκινητική δειγματοληψία καυσαερίων, σύμφωνα με διεθνή πρότυπα μετρήσεων εκπομπών.

Υποστηρίζει τις ακόλουθες προδιαγραφές και πρότυπα:

• EN 16911-1 – Μέτρηση ταχύτητας και παροχής καυσαερίων
• EN 15259 – Επιλογή σημείων δειγματοληψίας
• EN 13284 – Μέτρηση συγκέντρωσης σκόνης
• EN 1948-1 – Δειγματοληψία διοξινών και φουρανίων
• EN 14385 – Δειγματοληψία βαρέων μετάλλων
• US EPA Methods M2, M5, M17

Η ρύθμιση της παροχής δειγματοληψίας πραγματοποιείται αυτόματα μέσω αισθητήρα mass flow, εξασφαλίζοντας την ακριβή τήρηση των ισοκινητικών συνθηκών καθ’ όλη τη διάρκεια της μέτρησης.

Σύστημα δειγματοληψίας

Παροχή δειγματοληψίας

• Εύρος λειτουργίας: 5 – 60 L/min
• Τύπος ελέγχου ροής: Orifice mass flow meter σύμφωνα με UNI EN ISO 5167-2
• Ανάλυση: 0.01 L/min
• Ακρίβεια: ±1 %

Μέτρηση όγκου δειγματοληψίας

• Τύπος μετρητή: Dry Gas Meter (DGM)
• Κλάση: Class G2.5 σύμφωνα με EN 1359
• Εύρος μέτρησης: 0.025 – 4.0 m³/h
• Ανάλυση encoder: 0.1 L
• Ακρίβεια: ±2 %

Μέτρηση διαφορικής πίεσης (Pitot)

• Εύρος: -100 – 1000 Pa
• Ανάλυση: 0.01 Pa
• Ακρίβεια: ±2 Pa (καλύτερη από 1 % της μέτρησης)
• Γραμμικότητα και υστέρηση: 0.25 % FS
• Μέγιστη πίεση λειτουργίας: 3000 Pa

Μέτρηση απόλυτης πίεσης

• Εύρος: 10 – 105 kPa (1050 mbar)
• Ανάλυση: 0.01 kPa
• Ακρίβεια: καλύτερη από ±1 % (±0.25 kPa)
• Γραμμικότητα και υστέρηση: 0.25 % FS

Μέτρηση θερμοκρασίας

Θερμοστοιχεία (Thermocouples)

• Τύπος: Thermocouple τύπου K
• Εύρος μέτρησης: -20 έως 1200 °C
• Ανάλυση: 0.1 °C
• Ακρίβεια: ±1 % ±0.4 °C

Θερμοκρασία μετρητή αερίου (DGM)

• Τύπος αισθητήρα: Pt100
• Εύρος μέτρησης: -20 έως 100 °C
• Ανάλυση: 0.1 °C
• Ακρίβεια: ±1 % ±0.2 °C

Γενικά χαρακτηριστικά

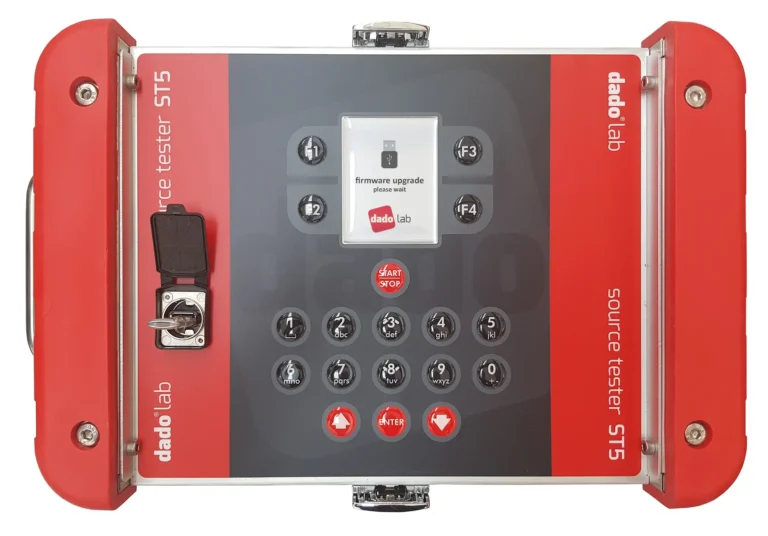

• Οθόνη: 3.5” έγχρωμη γραφική LCD
• Εσωτερική μνήμη: 16 GB
• Διεπαφή επικοινωνίας: USB 2.0 και Bluetooth
• Συνδέσεις: Ταχείες συνδέσεις (quick couplings)
• Τροφοδοσία: 230 Vac ±10 % / 50–60 Hz
• Κατασκευή: Συνδυασμός χάλυβα και αλουμινίου
• Πληκτρολόγιο: Πολυκαρβονικό με απτική απόκριση
• Θερμοκρασία λειτουργίας: -20 έως +45 °C
• Θερμοκρασία αποθήκευσης: -10 έως +50 °C
• Μέγιστη υγρασία λειτουργίας: 95 %

Διαστάσεις και βάρος

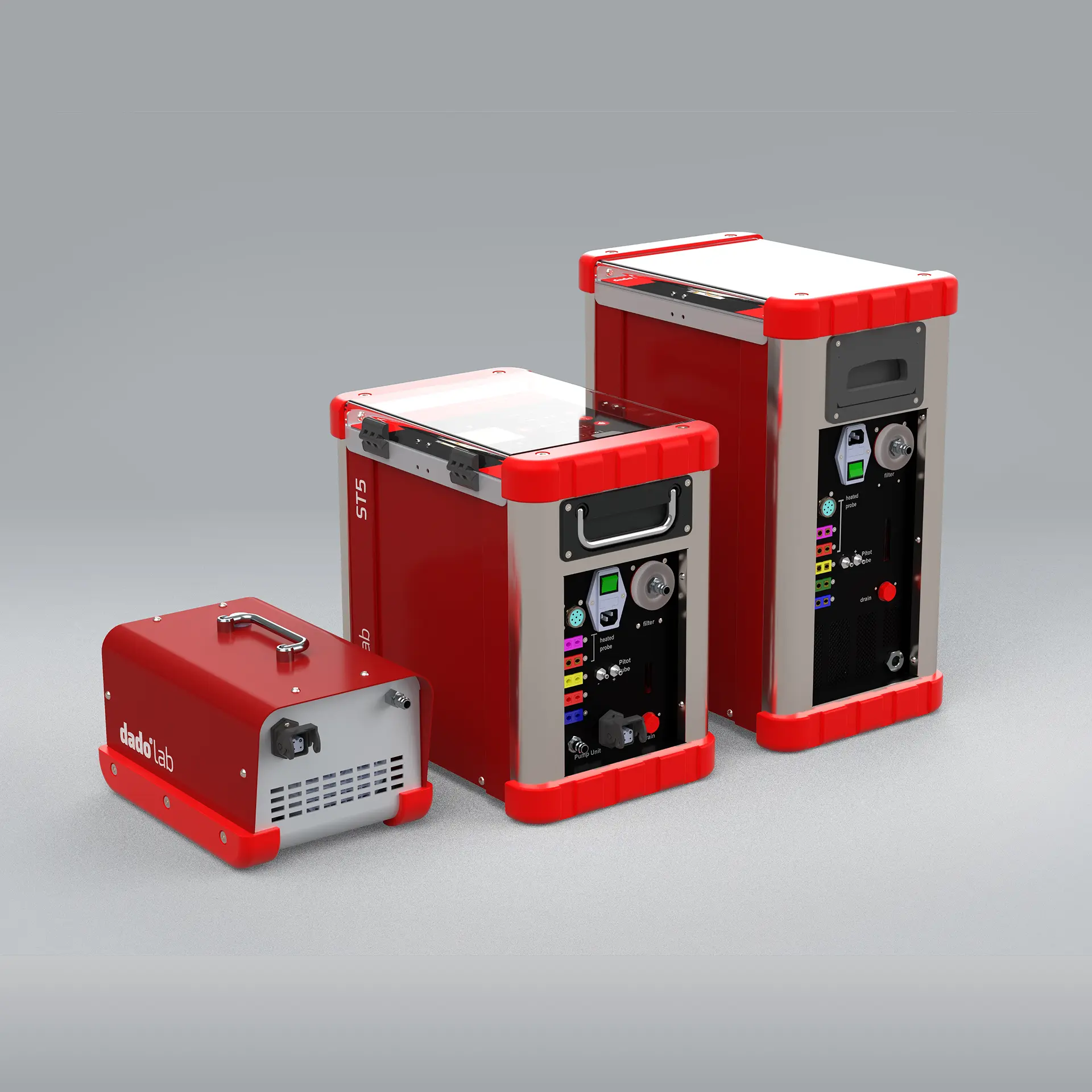

ST5

• Διαστάσεις: 390 × 264 × 506 mm
• Βάρος (αντλία 4.5 m³/h): 22 kg
• Βάρος (αντλία 8.5 m³/h): 24 kg

ST5 EVO
Control Unit

• Διαστάσεις: 390 × 264 × 386 mm
• Βάρος: περίπου 13 kg

Pump Unit

• Αντλία 4.5 m³/h: 10 kg
• Αντλία 8.5 m³/h: 11.5 kg

Ενδεικτικές εφαρμογές

Το σύστημα ST5 / ST5 EVO χρησιμοποιείται σε:

• Μετρήσεις εκπομπών καμινάδων βιομηχανικών εγκαταστάσεων
• Ισοκινητική δειγματοληψία σωματιδίων
• Δειγματοληψία βαρέων μετάλλων σε καυσαέρια
• Δειγματοληψία διοξινών και φουρανίων
• Περιβαλλοντικούς ελέγχους συμμόρφωσης εκπομπών
• Βαθμονόμηση συστημάτων συνεχούς παρακολούθησης εκπομπών (CEMS)
• Ερευνητικά προγράμματα και περιβαλλοντικές μελέτες
