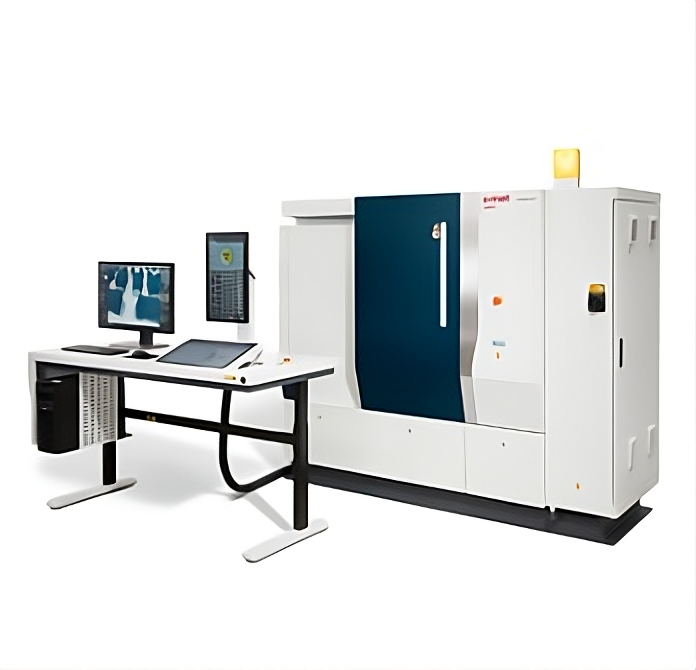

Η Comet Yxlon FF20 CT αποτελεί ένα εξειδικευμένο σύστημα micro-CT, σχεδιασμένο για εφαρμογές έρευνας & ανάπτυξης (R&D), ανάλυσης ελαττωμάτων και μετρολογίας.

Κύρια χαρακτηριστικά:

• Χρησιμοποιεί έναν 190 kV nano-focus σωλήνα μετάδοσης, που επιτρέπει ανάλυση 2D λεπτομερειών μέχρι 150 nm, υποστηρίζοντας υψηλής ακρίβειας απεικόνιση.

• Η ψύξη του σωλήνα γίνεται με νερό, πράγμα που προσφέρει σταθερότητα στη θερμοκρασία και βάσει εστίασης (focal-spot).

• Η βάση του συστήματος είναι από γρανίτη, κάτι που περιορίζει τη θερμική διαστολή και βελτιώνει την ακρίβεια μέσω σταθερής θερμικής συμπεριφοράς.

• Το λογισμικό διεπαφής είναι το Geminy, με γραφικό περιβάλλον και οθόνες αφής, καθιστώντας τη χρήση φιλική και ανεξάρτητη από το επίπεδο εμπειρίας του χειριστή.

• Παρέχει μεγάλη ευελιξία στις δυνατότητες σάρωσης (“trajectories”): υποστηρίζει μεταξύ άλλων helical CT (HeliExtend), οριζόντια επέκταση πεδίου όρασης, εικονικό άξονα περιστροφής, καθώς και standard modes όπως QuickScan και QualityScan.

Τι αντικείμενα μπορεί να ελεγχθούν με το FF20 CT;

• Ηλεκτρονικά εξαρτήματα (συμπεριλαμβανομένων SMD)

• Πακέτα ημιαγωγών

• Κυψέλες μπαταριών

• Έγχυτα πλαστικά υλικά

• Νέα υλικά και τεχνολογίες κατασκευής (π.χ. πρόσθετα κατασκευασμένα μέρη, σύνθετα ενισχυμένα υλικά)

• Μικροσυστήματα όπως MEMS / MOEMS

• Ιατρικά αντικείμενα (όπως βελόνες, κάνουλες)

• Γεωλογικά ή βιολογικά δείγματα

Εφαρμογές του συστήματος:

Το FF20 CT είναι κατάλληλο για ποικίλες επαγγελματικές εφαρμογές:

• Ποιοτικό έλεγχο και διασφάλιση ποιότητας (quality assurance)

• Ανάλυση υλικών και δομών (material research / failure analysis)

• Έλεγχος συναρμολόγησης (assembly checking)

• Επιθεώρηση μικρών σειρών παραγωγής

• Έλεγχος διαδικασιών (process control)

• Ψηφιοποίηση και διαχωρισμός δομών (digitization, segmentation)

Η Comet Yxlon παρέχει Life Cycle Service, το οποίο διασφαλίζει ότι το σύστημα είναι διαθέσιμο και υποστηρίζεται καθ’ όλη τη διάρκεια ζωής του, όπου κι αν βρίσκεστε.
Επίσης, υπάρχει επιλογή για μεταμετρητική έκδοση (Metrology) του FF20 CT, με πιστοποιημένη ακρίβεια και δυνατότητα επαλήθευσης με βάση πρότυπα όπως το VDI/VDE 2630.

Τεχνικά χαρακτηριστικά

• Μέγιστη διάμετρος δείγματος:380 mm (11,02″)
• Μέγιστο ύψος δείγματος:700 mm (27,6″)
• Μέγιστο βάρος δείγματος:17 kg
• Διαστάσεις Συστήματος (Π/Β/Υ):2380 × 945 × 2180 mm
• Σωλήνας X-ray:190 kV transmission tube
• Διαθέσιμα CT Modes:

1. Cone-beam CT
2. QuickScan
3. QualityScan
4. HeliExtend
5. FlexCenter (εικονικός άξονας περιστροφής)
6. ZoomScan
7. LayerScan
8. SpeedMode
9. ScanExtend (επέκταση πεδίου όρασης)

• Μηχανική Κίνηση και Στήριξη:

1. Βάση από γρανίτη για μέγιστη θερμική σταθερότητα
2. Ενεργή απόσβεση κραδασμών με αέρα (active air damping)
3. Κίνηση σε 6 άξονες για ακριβή τοποθέτηση δείγματος
4. Ευρύ φάσμα απόστασης εστία–ανιχνευτή (Wide FDD range)
